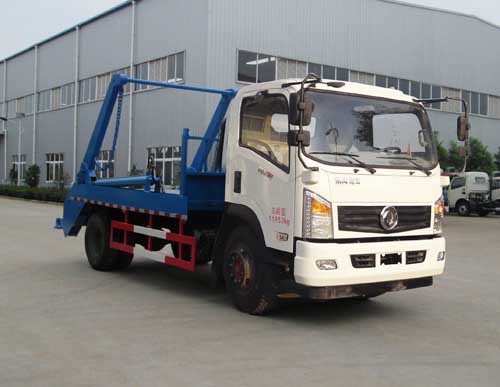

整车技术参数 |
|||
车辆名称: |
HYS5121ZBSE摆臂式垃圾车 |
公告批次: |
287 |
产品商标 |
|
产品号 |
20160903 |
车辆型号: |
HYS5121ZBSE |
目录序号: |
(十七)90 |
免检: |
|
发布日期: |
20160903 |
总质量 |
11950(Kg) |
容积: |
|
额定载质量 |
5550(Kg) |
整备质量 |
6205(Kg) |
外形尺寸 |
7300,7000×2380×3350,3150(mm) |
货厢尺寸 |
××(mm) |
额定载客 |
(人) |
准拖挂车总质量 |
(kg) |
驾驶室: |
|
前排乘客: |
3(人) |
防抱死系统: |
有 |
载质量利用系数 |
|
接近角/离去角: |
22/17(°) |
前悬/后悬: |
1320/2180,1320/2030(mm) |
轴数: |
2 |
轴距: |
3300,3650,3800,4200,4500,4700(mm) |
轴荷: |
3400/8550 |
最高车速: |
90(km/h) |
其它 |
选装油缸罩。车辆长/轴距/后悬的对应关系为: 7300/3800/2180,7000/3650/2030。侧防护采用冷弯型钢/Q235-A,螺栓连接,车辆后部为作业部位。ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000。 |
||
底盘技术参数 |
|||
底盘型号 |
EQ1121GLNJ |
底盘企业: |
东风汽车公司 |
轮胎数 |
6 |
弹簧片数: |
11/9+7,8/10+7 |
轮胎规格: |
8.25-20 16PR,8.25R20 16PR |
传动型式: |
|
前轮距: |
1750,1810 |
后轮距: |
1650,1586,1800 |
底盘排放标准: |
GB17691-2005国Ⅴ,GB18285-2005,GB11340-2005 |
||
燃料种类: |
NG |
油耗: |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(kw) |
YC4D140N-50 |
广西玉柴机器股份有限公司 |
4214 |
103 |
标识企业: |
常州华日升反光材料有限公司,浙江道明光学股份有限公司 |
Vin车辆识别代码: |
LGHXBP1D××××××××× LGHXBP1G××××××××× LGHXBP1H××××××××× LGHXBP1K××××××××× LGHXBP1L××××××××× LGHXBP1M××××××××× LGHCBP1D××××××××× LGHCBP1G××××××××× LGHCBP1H××××××××× LGHCBP1K××××××××× LGHCBP1L××××××××× LGHCBP1M××××××××× |
联系人: |
肖经理 |
联系电话 |
13997882876 |
公司网址: |
http://www.hbwhzyc.cn |
传真 |
|
公司地址: |
湖北随州交通大道K155号 |
底盘配置:东风EQ1121GLNJ底盘采用D912新款驾驶室,带前防撞钢梁,大梁192mm,前桥2.7吨,后桥7吨,6档变速厢,8.25R20钢丝胎,140升双侧挂缠绕气瓶,可容气量40立方,耐高温,60米高空坠摔,方向助力,离合助力,朝柴143马力,续航里程400公里,燃料天燃气,轴距3800,东风原厂ABS,排放标准可达97%,国五排放,属于国家指定的清洁能源车型。

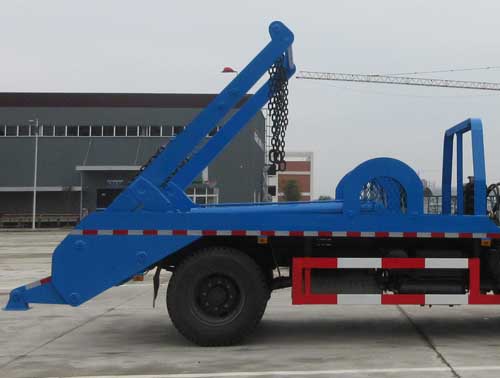

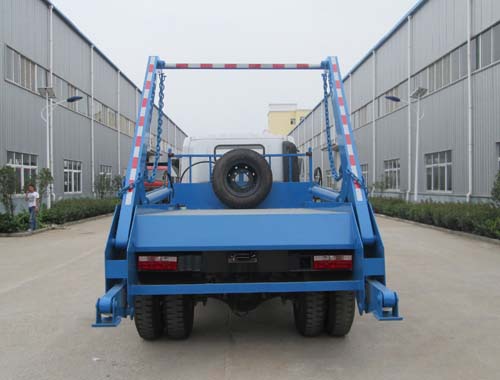

摆臂式垃圾车,是一种集多功能运输车辆于一体。由于采用摆臂作业,既可转运城市垃圾,又可作为散装货物。工厂生产的废料、泥浆、沙石、建筑用的混凝土等多种用途的转运。该车可配多个垃圾斗,实现一辆多斗循环运输,高效、节能。由于采用液压装卸,只需操作液压阀杆即可实现。操作极为简便;由于定向吊装,整套工作装置设计简单,易于操作和维修。
工作原理:
摆臂式垃圾车料斗:垃圾斗是金属焊接件,有敞开和密封两种形式。当散装货物装入料斗后,挂上吊链,通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起,落地后取下一端的吊链可操作料斗卸料。料斗的最大倾翻角可达86°。液压操作系统:由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。
摆臂式垃圾车整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。操作系统:通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。
通过摆臂式垃圾车操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄,可控制发动机的转速,从而调节系统的流量改变机构的工作速度。1号高度控制阀用于前悬架控制,它有两个电磁阀分别控制左右两个空气弹簧。2号高度控制阀用于后悬架控制,也采用两个电磁阀,为了防止空气管路中产生不正常的压力,2号高度控制阀中采用了一个溢流阀。
三、主要结构
(一)自卸机构
自卸机构由钢板组成箱形结构组焊而成,主要功能是由多路阀操纵油罐驱动摆臂绕轴作旋转运动,其旋转角度为145°,由此可提生重物(如料斗),以及对料斗作倾翻运动。
(二)料斗
当散装物料装入料斗后,挂上两端吊链,由旋转即可将料斗吊上车箱,卸料时由摆臂旋转吊离车箱,落地后取下一端吊链即可向反向卸料,其最大倾翻角度可达86度以上。
(三)液压系统
液压系统由取力箱、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成。整个系统由汽车变速箱、取力箱提供动力,手动多路阀操作支腿油缸、摆臂油缸作伸缩运动。本系统油泵排油量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定(调节),系统超过设定压力将由安全溢流阀溢流。
四、操作说明
(一)注意事项及警告
1.严禁未读说明书人员操作吊装作业。
2.作业前应详细观察作业场地,在摆臂运动半径内不应有任何障碍物。
3.起吊时任何人不得进入摆臂运动半径内。
4.当车辆停在大于12%的坡度上作业时必须用垫块止动车轮。
5.液压系统压力调节严禁超过说明书规定值;系统检修后由有经验人员在液压试验台按照要求调定后方可装车。
6.只有当支腿确认支撑住车辆后才能进行起吊生重物作业,否则将会发生不可预料的危险!
7.必须严格遵守操作规程,操作时如发现机机构运动有异常即停止工作,及时查明原因,排除故障后再继续工作。
(二)操作规程
1.作业前观察作业场地是否合乎要求。
2.停车后紧垃车制动器,用手油门控制油泵转速。
3.按指示牌标先将支腿油缸支撑于地面,确认后方操纵摆臂起重,倾卸等作业。
4.作业完成后料斗运输,须确认以下程序:
a、垃圾斗吊链处于松弛状态;
b、垃圾斗与摆臂架插入定位锁销;
c、支腿油缸回复到原始位置,并插入丁字位锁销;
d、车轮下制动垫块已被取出。
5、维修与保养
虹宇牌系列摆臂式垃圾车应按规定里程(时间)进行各级保养,以充分发挥技术效能,最大限度地延长其使用寿命。
a、日保养
日保养每日进行一次,其主要内容是观察各部件是否正常工作,并保持各部件的清洁。
a-1 底盘和发动机按其使用保养说明书进行。
a-2检查液压油箱油量是否在规定范围内,各元件、油管接头等是否有渗漏现象,如有渗漏应及时处理。
b、一级保养
一级保养每2000km一次,以紧固、润滑为重点。
b-1按汽车底盘使用说明书进行。
b-2检查液压系统中的接头,联接螺栓和锁夹、管箍,并检查有无油液泄漏现象,如有渗漏应及时修复。
b-3添加各工作装置的润滑油和润滑脂。
b-4调整链条长度,使四根起吊链长度一致,并拼紧螺母。
b-5检查支腿、吊臂等元件是否牢固。
c、二级保养:
以调整为主,每8000公里进行一次。
c-1底盘部分按汽车底盘使用说明书进行。
c-2工作装置部份检查油泵、多路阀、液压锁、平衡阀、油缸是否漏油,必要时更换或修复。
c-3检查多路阀、双向液压锁、平衡阀阀芯是否灵活,定位是否准确,系统压力是否正确。
d、三级保养
三级保养每50000公里进行一次,其重点是对垃圾运载车进行全面技术检查和调解,消除隐患。
d-1底盘按载货汽车底盘使用说明书进行。
d-2检查集料斗、副车架、起吊部件、箱盖部件等各处支架有否脱焊、变形,并及时修复。
d-3拆检各油泵,液压马达,多路换向阀、液压锁、液压油缸等,检查其磨损情况,对磨损严重的元件应予更换,无法修复的,应及时更换;各密封圈和油封,必要时也应更换。
d-4用清洗液清洗液压油箱,吸回油滤清器和管路,更换液压油,对有损伤的液压软管应予更换。
d-5更新调整液压系统压力。
d-6调整集料斗起吊倾卸位置。
d-7消除各处污垢、垃圾、特别是油缸槽内。
6、故障分析与排除
a、为了提高该车使用寿命,使工作安全可靠,新车一定要经过磨合行驶后才正式投入全负荷运行,磨合期应注意以下事项:
a-1底盘磨合按载货汽车底盘使用说明书进行。
a-2结合底盘行驶磨合,还应经常检查液压系统中各元件及连接处是否有渗漏现象,油管是否破损或扭曲,若不符合原安装状态应及时更换或排除。
b、在工作时应注意:
b-1将变速器置于空档位置,取力器处于结合位置,待液压油泵运转稳定后,方能进行集料斗的作业动作,操作多路阀手柄时,用力不能太猛。
b-2在起吊或倾倒货物时,把车顶盖移向最前端,待装好后,再把车顶盖移向最后端。
b-3在运载车作业范围内,不得站立行人,以免发生危险。
b-4在起吊作业前应先将支腿支撑在坚硬平整地面上(地面太软应加垫木);行车前,要将支腿全部收回。
c、保持起吊油缸槽内的清洁,如有垃圾杂物及时清除。
d、如发现起吊集料斗的链条长度不合适时,用户可通过上面的调整螺栓进行调整,调整后应将螺母拼紧,使四根链条长度保持基本一致。
e、系统工作压力出厂时已调整为16Mpa,使用中如有变化,可调节溢流阀调节螺栓,调整系统压力,但不能超过16Mpa,调后拧紧锁紧螺母。
f、常见故意排除方法
底盘、油泵、多路阀、液压锁、平衡阀、油缸的常见故障及排除方法按其使用说明书进行。
7、其它现象:
A.活塞杆全长或局部弯曲:塞运动空间有干涉,油缸槽内有垃圾等杂物;需检查并排除干涉物清除垃圾、
活塞杆全长校正或更换。
B.油缸工作爬行:油路有气体需排气。
C.各接头处漏油:1.螺纹松动 2.密封圈老化或损坏 3.缝质量差 。 需要拧紧螺纹,更换密封圈,并重新补焊。
D.吊臂提升动作不灵:1.油泵齿轮间隙大或者磨损 2.液压油箱油面过低 3.油液控制阀堵塞 4.系统压力降低 5.液压油吸口堵塞 。需要先检查油泵或者更换,按规定加油并清洗油液控制阀,调整压力清洗液压油吸口。
7.1、摆臂式垃圾车合格证。
7.2、摆臂式垃圾车使用说明书。
7.3、载货汽车底盘合格证。
7.4、载货汽车底盘使用说明书。
7.5、载货汽车底盘随车工具。
8、质量保证
用户在遵守产品贮存运输、使用规则进行正常操作运输的条件下,从本公司发货之日起半年内确因制造质量不良而造成的损坏或不能正常工作时,本厂给予免费修理或更换损坏零件。
摆臂式垃圾车广泛适用与城市街道学校垃圾处理,适用全国通用垃圾斗,可一车配多个垃圾斗,各个垃圾点放置多个垃圾斗,带自卸功能,液压操作,
摆臂式垃圾车功能分类:
地坑式摆臂垃圾车、地面式摆臂垃圾车
摆臂式垃圾车斗分类:
梯形斗、船形斗、方形斗、密封斗
整车出具:底盘合格证、整车合格证、全国统一机动车辆发票、随车工具、车辆质保手册、全国服务站名录等。
备注:
1.我厂提供的产品,严格按国家发改委公告要求进行生产;所提供的产品完全符合国家标准。
2.免费提供安装、调试等技术培训。质量保证期内,产品如由于工艺或材料的缺陷而产生的故障,我公司免费负责维修,不能维修予以更换。
3.产品销售后,底盘部分,用户可凭《质量保修卡》到底盘公司驻全国各地的服务中心就近保修,发动机十万公里,整车五万公里;改装部分保修一年(改装易损件保修半年),一年内(含一年)免费维修(免收全部的服务费、零件费);超过一年,只收取配件费。产品出现故障,即刻响应,1000公里以内,二十四小时内到达,1000公里以外,48小时内到达。
